1. 전송 매체란

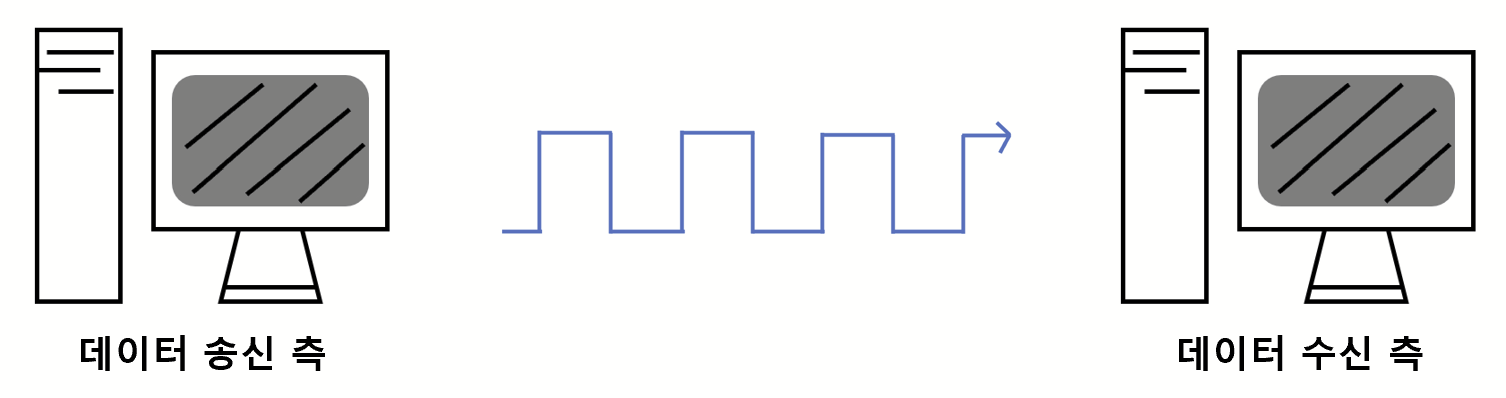

OSI 모델의 1계층인 물리 계층이 비트열 데이터를 신호(signal)로 변환하여 전송 매체를 통해 수신 측으로 전달하는 역할을 한다고 하였다. 그렇다면, 전송 매체는 무엇인 걸까?
전송 매체는 데이터가 한 장치에서 다른 장치로 흐르는 물리적인 선로를 말한다. 즉 신호가 전달되는 경로인 것. 이런 전송매체는 크게 유선 전송 매체와 무선 전송 매체로 나눠진다.
2. 전송 매체 종류
2.1 유선 전송 매체 (Wired Transmission Media)
❶ 트위스티드 페어 케이블(Twisted Pair Cable)
트위스티드 페어 케이블을 사용시, 랜카드를 통해 전기 신호로 변환된 비트열 데이터가 전송된다.

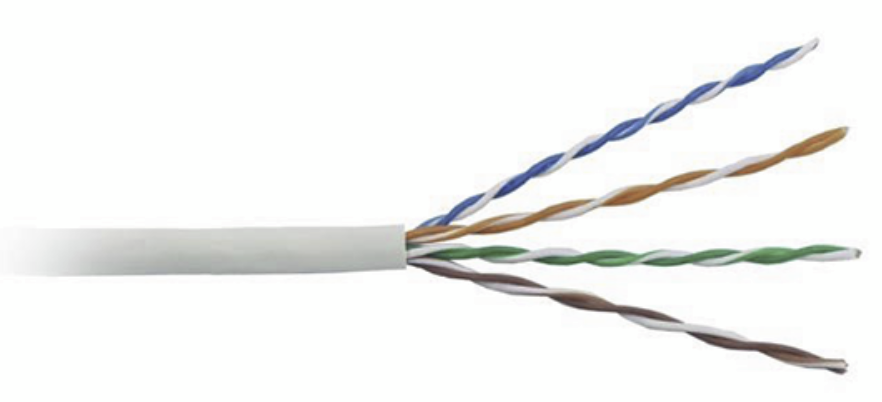

- 언실드 트위스티드 페어(UTP, Unshielded Twisted Pair): 구리 선 8개를 두 개씩 꼬아 만든 네 쌍의 전선으로 실드(차폐층)로 보호되어 있지 않은 케이블이다. (실드는 금속 호일이나 매듭과 같은 것으로 외부에서 발생하는 노이즈를 막아주는 역할을 함.) 실드로 보호되어 있지 않아 노이즈의 영향을 쉽게 받아 가격이 저렴하다.

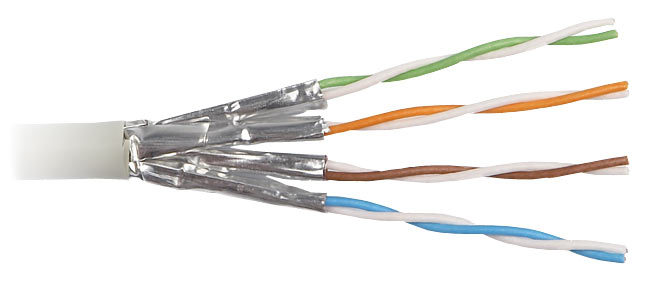

- 실드 트위스티드 페어(STP, Shielded Twisted Pair): 2개씩 꼬아 만든 선을 실드로 보호한 케이블로 그 덕에 노이즈 간섭이 줄여졌지만 비싸다.

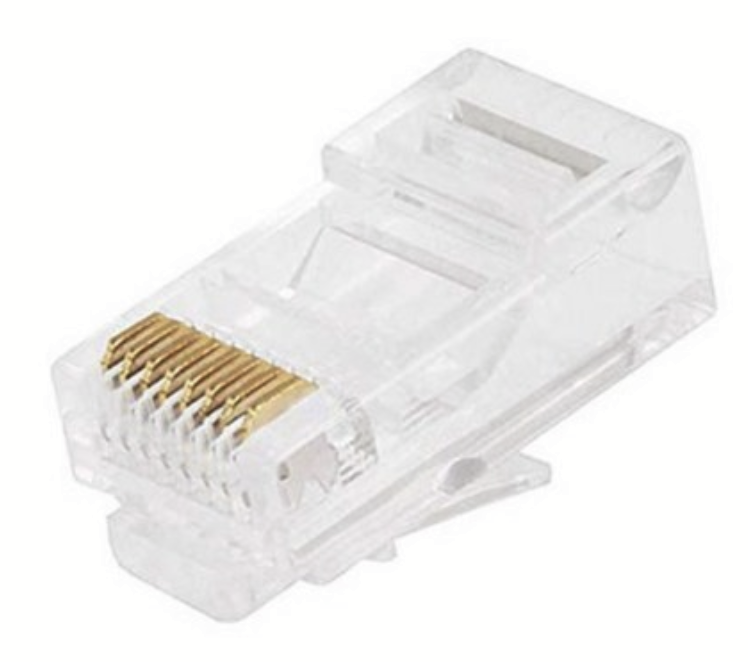

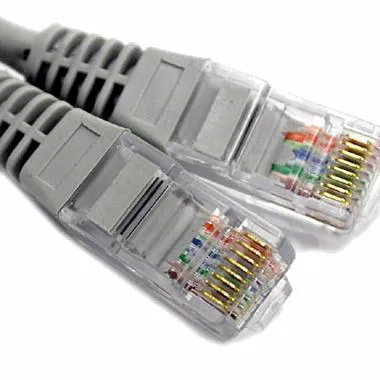

트위스트 페어 케이블(UTP,STP)는 일반적으로 랜 케이블(LAN cable) 또는 랜선이라고 불리며, 랜 케이블의 양쪽 끝에는 RJ-45라고 부르는 커넥터가 붙어있다. 이 커넥터를 컴퓨터의 랜 포트나 네트워크 기기에 연결하는 것이다.
❷ 동축 케이블(Coaxial Cable)
동축 케이블을 사용할 때도 전기신호가 전송된다.

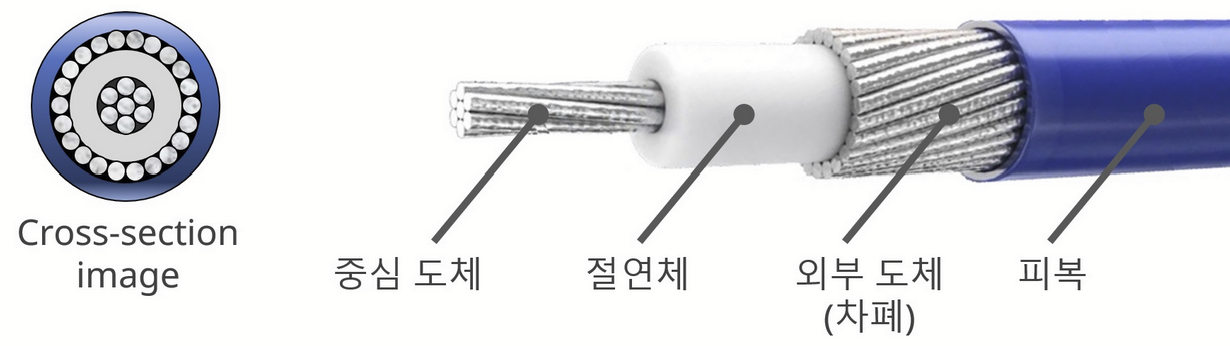

동축 케이블에는 중심 도선이 있으며, 그 주변을 절연체와 도체가 감싸고 있는 구조다. 이러한 구조는 신호의 감쇠를 줄이고 노이즈를 차단하는데 효과적이다. 동축케이블은 아날로그와 디지털 신호 모두를 전송할 수 있는 매체인데 예를 들어, CATV(케이블 텔레비전)에서는 아날로그 TV 신호를 동축 케이블을 통해 전송하며, 근거리 통신망(LAN)에서는 디지털 신호를 전송한다.
❸ 광 케이블(Fiber Optic Cable)
광 트랜시버를 통해광 신호(빛의 형태)로 변환된 비트열 데이터가 광 케이블을 통해 전송된다.

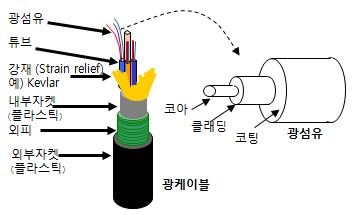

광섬유를 넣어 다양한 외부 환경에 견디도록 만들어졌으며, 전송 속도와 대역폭이 매우 높으며 노이즈에도 강하다. 광 케이블은 적외선으로 광원에서 보내온 광 신호를 사용하여 통신한다.
참고
책: 10일만에 배우는 네트워크 기초, 모두의 네트워크 | 미즈구치 카츠야 | 이승룡 옮김
https://blog.naver.com/tear0128/50072252803
https://m.blog.naver.com/ggunss/221938850709
사진 출처
UTP, STP: https://m.blog.naver.com/tyghvm100/220249776870
랜 케이블: 나무위키
동축 케이블: https://www.i-pex.com/ko-kr/library/video/micro-coaxial-capabilities
광 케이블: http://www.ktword.co.kr/test/view/view.php?m_temp1=3322
