랜 케이블의 종류: 다이렉트와 크로스 케이블



---

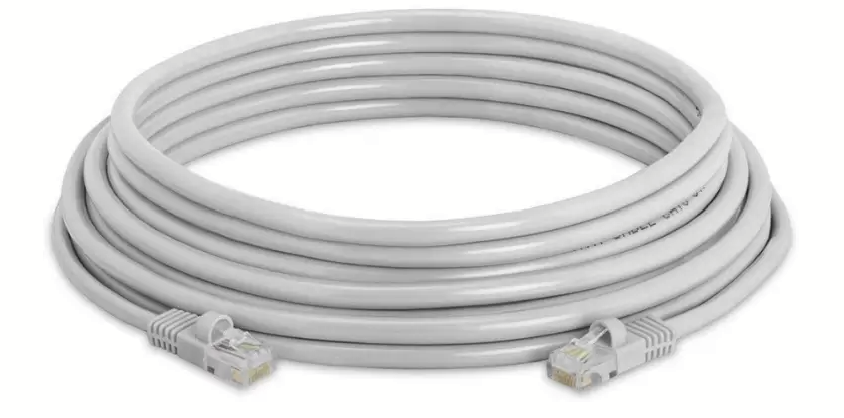

랜 케이블

랜 케이블은 케이블을 연결하는 방법에 따라 다이렉트와 크로스 케이블로 종류가 나뉜다.

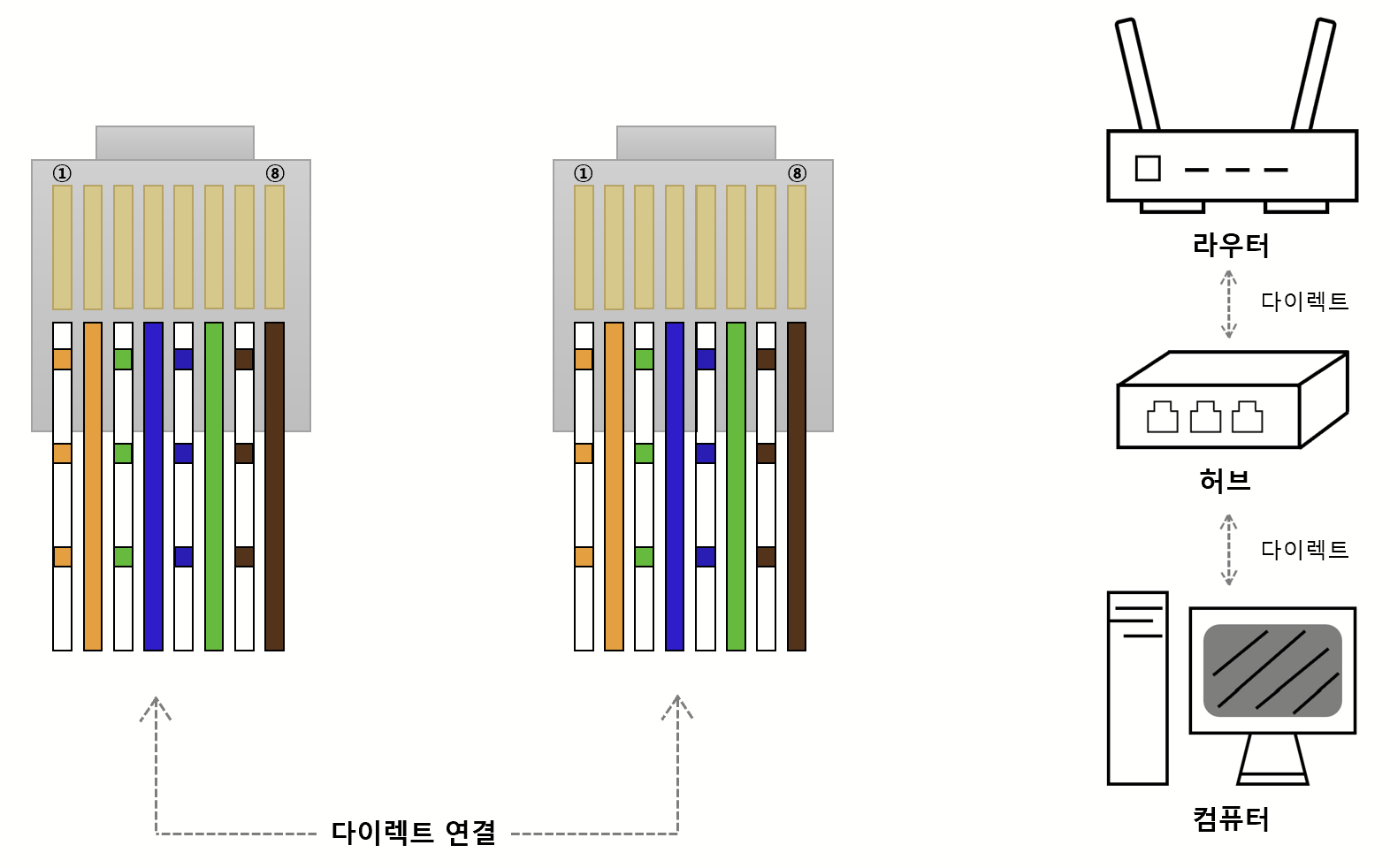

1. 다이렉트 케이블(Direct Cable)

스트레이트 케이블(Straight-through Cable)이라고도 불리며, 말 그대로 케이블의 양 끝 핀 배치가 동일하다. 라우터와 허브간에. 컴퓨터와 허브 간에 컴퓨터와 스위치 간에 등, 서로 다른 장치 유형 연결할 때 사용된다.

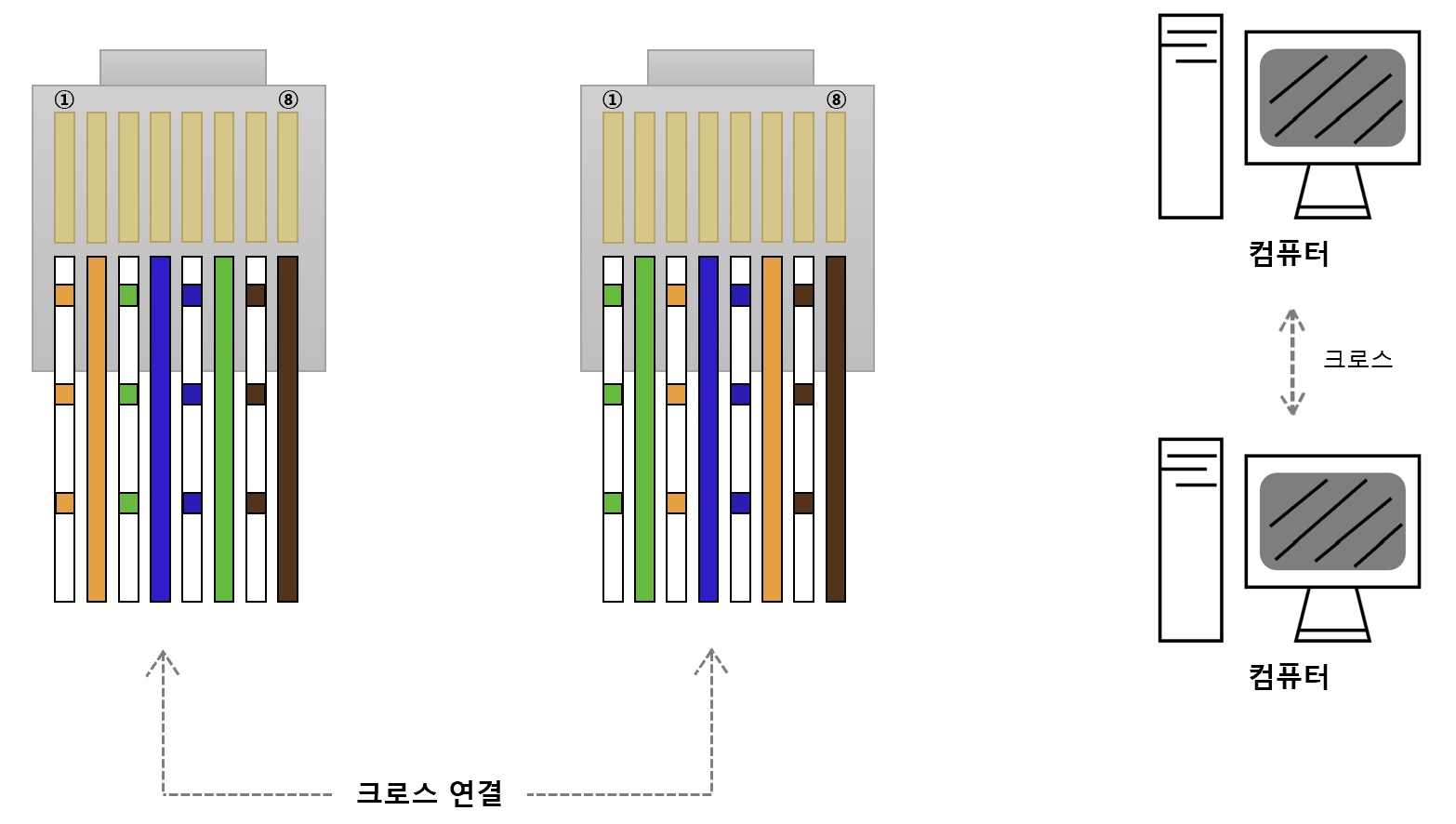

2. 크로스 케이블(Cross Cable)

다이렉트 케이블과 달리 핀이 교차 연결된 상태다. 크로스 케이블은 컴퓨터간이라던가 허브간, 또는 스위치 간에 직접 연결할 때 사용된다.  요즘 일부 네트워크 장비에는 Auto MDI/MDI-X ( Automatic Medium Dependent Interface/Medium Dependent Interface Crossover |자동 감지) 기능을 통해 연결된 케이블의 유형을 자동으로 감지하고, 송신(TX) 및 수신(RX) 핀을 적절하게 매핑해 데이터 통신을 가능하게 하고 있다. 때문에 크로스 케이블의 수요가 점차적으로 줄어들고 있는 추세다.

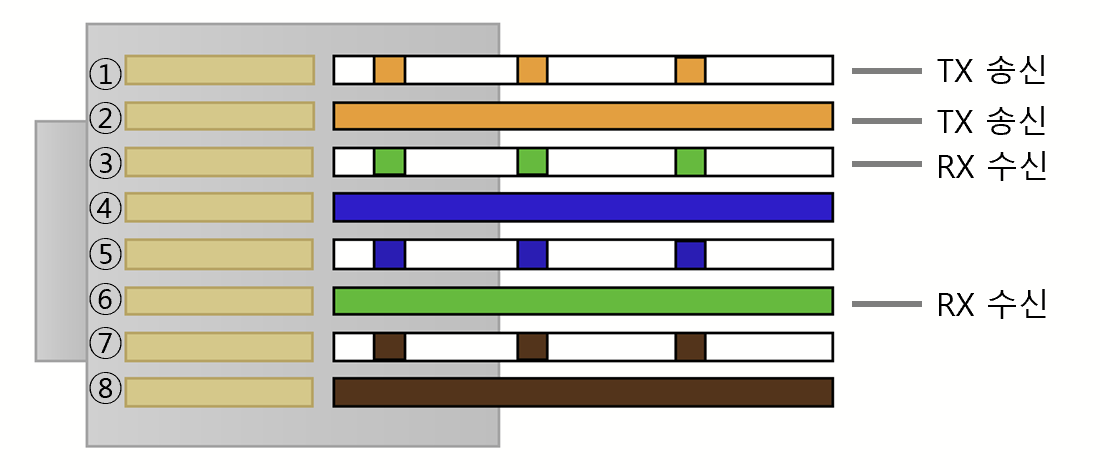

크로스 케이블에서 구리 선이 교차된 이유는 두 장치 간의 통신을 가능하게 하기 위해서다. 네트워크에서 데이터는 송신(TX, Transmit)과 수신(Rx, Receive), 이렇게 두 개의 주 채널을 통해 전송되는데 동일한 종류의 장치끼리는 기본적으로 송신과 수신이 같은 핀에 연결되어 있어서, 데이터를 주고받는 것이 불가능하다. 올바른 통신을 위해 일부러 중간에 선을 교차시켜서 연결한 것이다.



보통 100BASE-T 100Mbps 전송 환경일 경우 1,2,3,6번 핀을 사용해 통신하며 1000BASE-TX 1000Mbps 전송 환경에서는 1~8번까지 모든 핀이 사용된다.







참고

책: 10일만에 배우는 네트워크 기초, 모두의 네트워크 | 미즈구치 카츠야 | 이승룡 옮김

http://www.ntrexgo.com/archives/17031

https://blog.naver.com/kwshop89/221225073831
